Perforadora Top-Drive multifuncional
La serie HDL de perforadoras Top-Drive multifuncionales está diseñada para operar de forma eficiente bajo condiciones geológicas complejas.

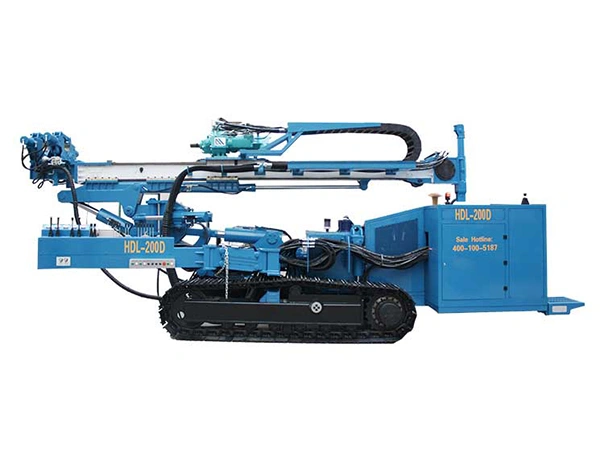

Perforadora Top-Drive multifuncional HDL-200D
| Especificaciones | |
| Diámetro del Hueco (mm) | ø100~ø250 |
| Profundidad del Hueco (m) | 180~220 |
| Ángulo de Perforación (°) | -30~105 |
| Diámetro de la Tubería (mm) | Ø73, Ø89, Ø102, Ø114, Ø146, Ø168, Ø194, Ø219 |
| Diámetro de la Pinza (mm) | Ø73～Ø250 |
| Torsión de Salida Máx. (N·M) | 14000 |
| Velocidad de Salida Máx. (r/min) | 80 |
| Velocidad de Elevación (m/min) | 0~10, 40 |
| Velocidad de Alimentación (m/min) | 0~10, 40 |
| Potencia de Entrada del Motor Eléctrico (kW) | 55+55 |
| Potencia de Entrada del Motor Diesel (kW) | 50 |
| Fuel Tank Capacity (L) | 90 |
| Dimensiones para Transporte ((L×W×H) mm) | 7500*2400*3000 |
| Dimenciones Operativas Verticales ((L×W×H) mm) | 6200*2400*7300 |
| Peso (kg) | 16800 |
- El cabezal de potencia está equipado con un mecanismo de impacto superior de alta potencia, permite una perforación percusiva eficiente sin necesidad de martillos de fondo o compresores de aire.
- Capacidad de ajuste multiángulo, ofreciendo una operación flexible y conveniente.
- Las herramientas de perforación transmiten la energía de impacto de forma homogénea desde la sección exterior a la sección interior, reduciendo riesgos de atasco o colapso.
- Ofrece alta torsión, rotación de alta velocidad, y gran potencia de salida, permitiendo la rápida perforación de grava, y fractura de rocas, adoquines, y estratos arenosos sin alterar la integridad del pozo.
- Ofrece rápida penetración y formación de hoyos. Es una solución adecuada para formaciones ricas en agua donde las herramientas de impacto de fondo para pozos no pueden operar de manera confiable.
- Está equipada con una plataforma móvil de operaciones que permite a los operadores observar y controlar todo el proceso para garantizar una operación segura y estable.

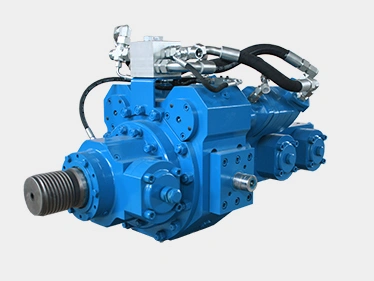

Cabezal de impacto superior de alta potencia
Energía de impacto máx.: 900 N·m
Frecuencia de impacto máx.: 2100 bpm
Torsión máx.: 14,000 N·m
Velocidad de rotación máx.: 80 r/min

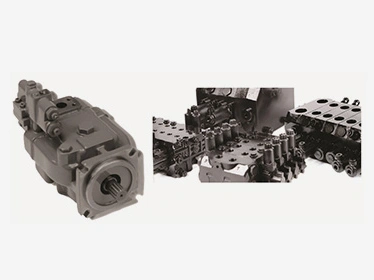

Sistema hidráulico importado que ofrece una ejecución estable y confiable.

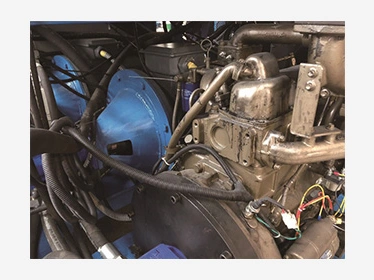

Sistema de operación impulsado por motor eléctrico o motor diesel.

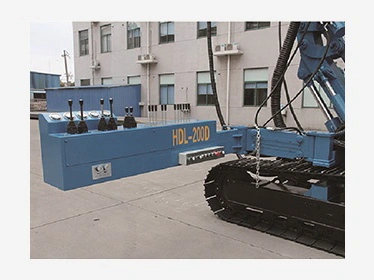

Plataforma con brazo ocilante para operaciones flexibles y estables.

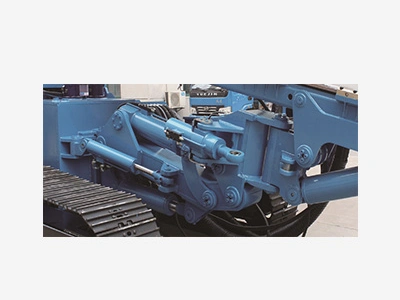

Mecanismo de ángulo variable adaptable según requerimientos.

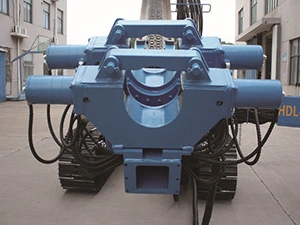

Pinza con diámetro de 250 mm, facilitando operaciónes en pozos de gran diámetro.

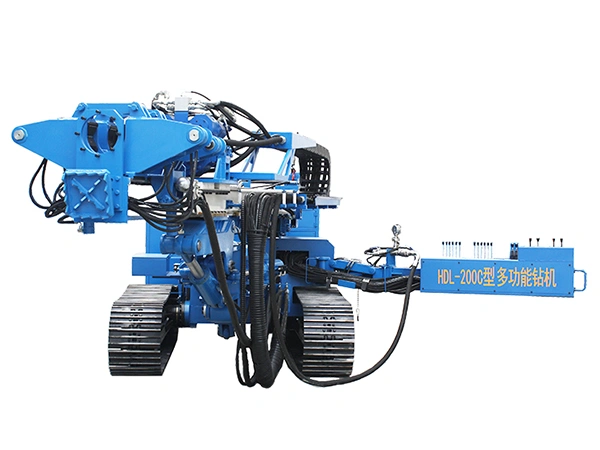

Perforadora Top-Drive multifuncional HDL-200C
| Especificaciones | |
| Diámetro de la Tubería (mm) | Ø73~Ø219 |
| Diámetro de la Pinza (mm) | Ø73~Ø300 |
| Torsión de Salida Máx. (N·M) | 25000 |
| Velocidad de Salida Máx. (r/min) | 308 |
| Velocidad de Elevación (m/min) | 0~10, 50 |
| Velocidad de Alimentación (m/min) | 0~10, 50 |
| Potencia de Entrada del Motor Diesel (kW) | 194 |
| Dimensiones para Transporte ((L×W×H) mm) | 9000*2400*2750 |
| Dimenciones Operativas Verticales ((L×W×H) mm) | 6600*2400*21300 |
| Peso (kg) | 17000 |
El cabezal de potencia está equipado con un mecanismo de impacto superior de alta potencia que permite una perforación efectiva sin necesidad de martillos de fondo o compresores de aire.
- Capacidad de ajuste multiángulo, ofreciendo una operación flexible y conveniente.
- Las herramientas de perforación transmiten la energía de impacto de forma homogénea desde la sección exterior a la sección interior, reduciendo riesgos de atasco o colapso.
- Ofrece alta torsión, rotación de alta velocidad, y gran potencia de salida, permitiendo la rápida perforación de grava, y fractura de rocas, adoquines y estratos arenosos sin alterar la integridad del pozo.
- Ofrece rápida penetración y formación de hoyos. Es una solución adecuada para formaciones ricas en agua donde las herramientas de impacto de fondo para pozos no pueden operar de manera confiable.

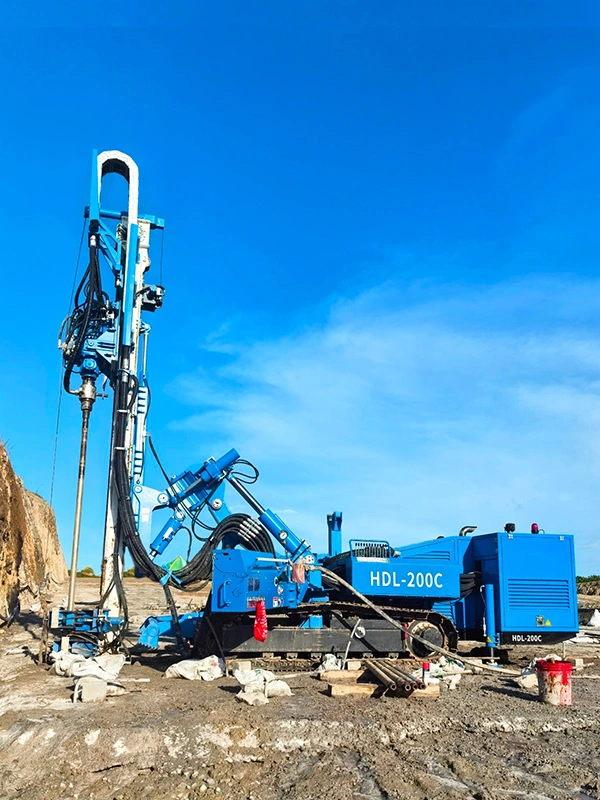

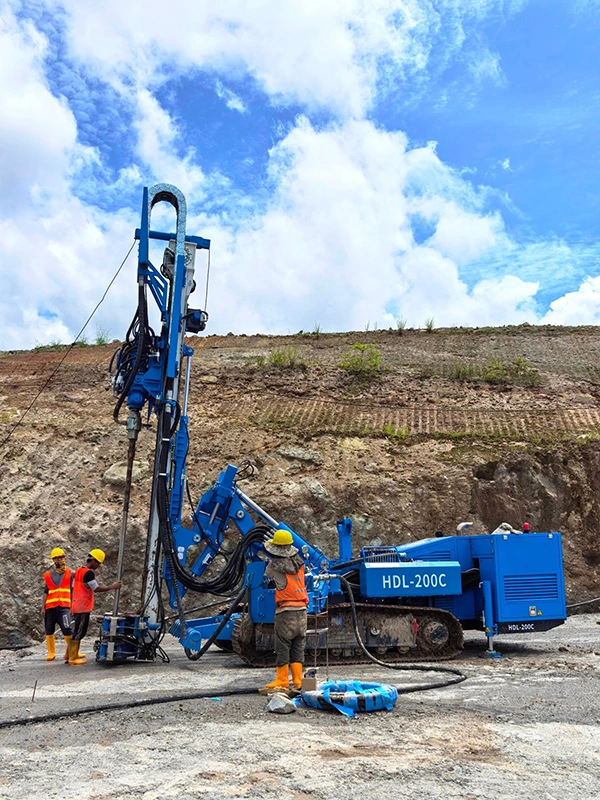

Perforadora top-drive HDL-200C en proyecto de muros de contención y anclaje en concreto reforzado.
