Bomba de Inyección de Agua de Alta Presión
Solicita una Cotización
Serie JN315

Bomba de Inyección de Agua de Alta Presión

Bomba reciprocante para limpieza industrial, desincrustaciones en casco de barcos, e inyección de agua

  • Presión Máx.: Estandar 65 MPa; versión de alta presión de hasta 120 MPa
  • Flujo Máx.: 1230 L/min

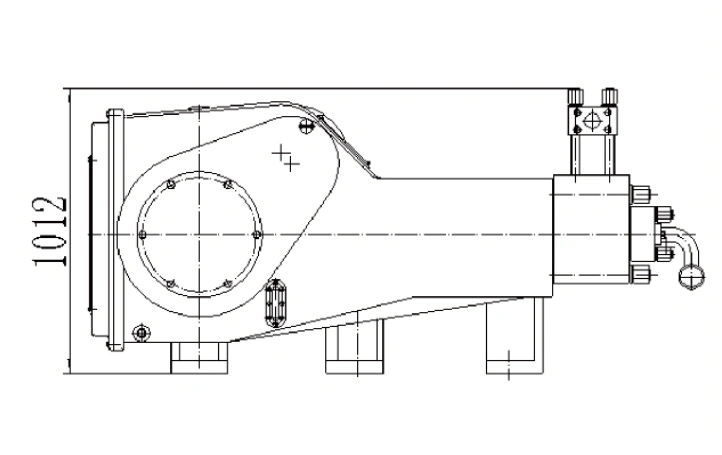

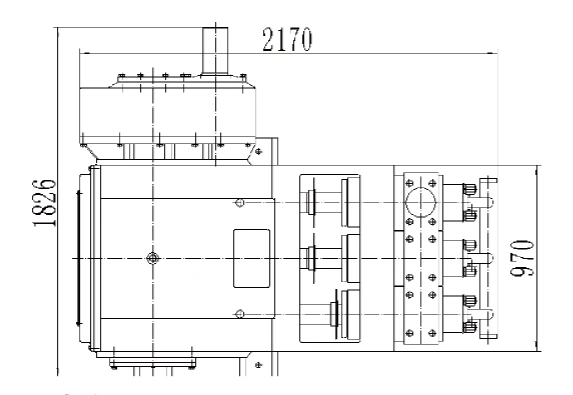

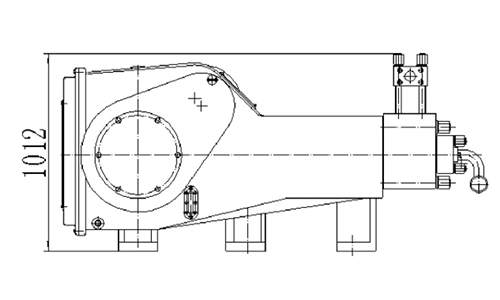

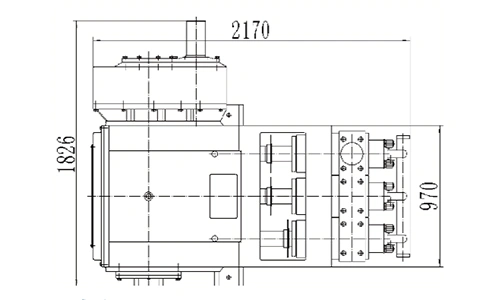

  • Dimensiones: 2170×1826×1012 mm

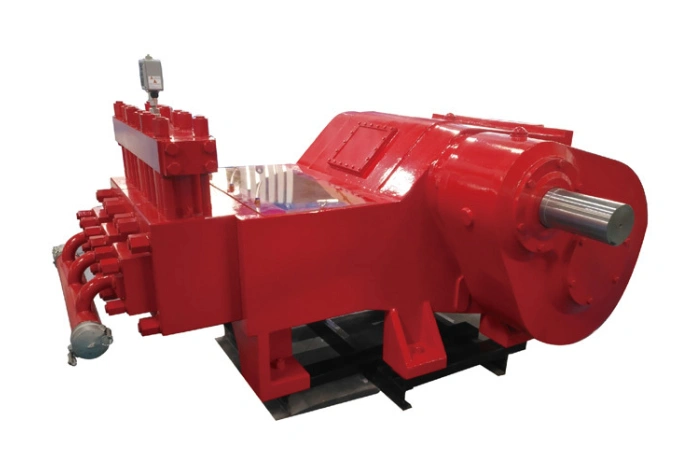

La Bomba de Inyección de Agua de Alta Presión de la serie JN315 es un modelo de nueva generación que incorpora conceptos de diseño avanzados, combinando la extensa experiencia de Juneng con intensiva retroalimentación por parte de usuarios.

La bomba adopta un sistema de baja velocidad y larga carrera, con conjuntos de válvulas optimizadas y estructuras de sellado por pistones. Tanto la extensión hidráulica como la sección de potencia han sido actualizadas para mejorar la capacidad de la bomba de transportar medios abrasivos y extender su ciclo de vida útil.

Aplicaciones

La Bomba de Inyección de Agua de Alta Presión es adecuada para:

  • Limpieza a chorro de alta presión
  • Cortado de metal
  • Limpieza de Barcos
  • Remoción de Oxido
  • Limpieza de intercambiadores de calor, condensadoras, y reactores en plantas químicas, plantas de azúcar, y plantas de potencia.
Especificaciones
Bomba de Inyección de Agua de Alta Presión
Bomba de Inyección de Agua de Alta Presión

Versión con Motor de 6 Polos - 1400/335

Velocidad de Bombeo (min-1) 81 Carrera del Pistón (mm) 150
Flujo Teórico L/min Potencia del Motor de 6 Polos (kW) Diámetro del Pistón. (mm)
200 220 250 280 315 335 375 400
Presión Nominal (MPa)
160 65 65 65 65 65 65 65 65 ø75
183 60 65 65 65 65 65 65 65 ø80
206 53 58 65 65 65 65 65 65 ø85
231 42 52 59 65 65 65 65 65 ø90
258 38 46 53 59 65 65 65 65 ø95
286 34 42 48 53 60 64 65 65 ø100
315 31 38 43 48 55 58 65 65 ø105

Nota: La presión de trabajo máxima del modelo JN315 está a limitada a 65MPa.

Versión con Motor Estándar - 1400/335

Velocidad de Bombeo (min-1) 122 Carrera del Pistón (mm) 150
Flujo Teórico L/min Potencia del Motor (kW) Diámetro del Pistón (mm)
200 220 250 280 315 335 375 400
Presión Nominal (MPa)
241 45 50 57 64 65 65 65 65 ø75
275 40 44 50 56 63 65 65 65 ø80
310 35 39 44 46 55 59 65 65 ø85
348 31 34 39 41 49 53 59 65 ø90
388 28 31 35 37 44 47 53 56 ø95
430 25 28 32 33 40 42 48 51 ø100
475 23 25 29 30 36 38 43 46 ø105

Nota: La presión de trabajo máxima del modelo JN315 está a limitada a 65MPa.

Versión con Motor de 4 Polos - 1250/335

Velocidad de Bombeo (min-1) 136 Carrera del Pistón (mm) 150
Flujo Teórico Potencia del Motor for 4-Pole (kW) Diámetro del Pistón (mm)
200 220 250 280 315 335 375 400
L/min m³/h Presión Nominal (MPa)
268 16 39 42 48 54 61 68 77 82 ø75
306 18 34 37 42 47 53 60 67 72 ø80
345 20 30 33 38 42 47 53 60 63 ø85
388 23 27 30 33 37.5 42 47 53 56 ø90
432 26 24 26 30 34 38 42 47 51 ø95
480 28 22 24 27 30 34 38 43 46 ø100
530 32 20 22 24 27 31 34 39 41 ø105
581 35 18 20 22 25 28 31 35 38 ø110
635 38 16 18 20 23 26 29 32 34 ø115
691 41 15 16 19 21 24 26 30 32 ø120
750 45 14 15 17 19 22 24 27 29 ø125
811 48 13 14 16 18 20 22 25 27 ø130
875 52 12 13 15 16.6 19 21 23 25 ø135
941 56 11 12 14 15.5 17 19 22 23 ø140
1010 60.6 10 11.3 13 14.4 16 18 20 21 ø145
1080 65   10.6 12 13.5 15 17 19 20 ø150
1154 69.2   10 11 12.6 14 16 18 19 ø155
1230 73.8     10 12 13 15 16 18 ø160

Nota: Presiones por debajo de 10MPa en el modelo JN315 no están disponibles en lista.

Versión con Motor de 4 Polos - 1250/400

Velocidad de Bombeo (min-1) 163 Carrera del Pistón (mm) 150
Flujo Teórico Potencia del Motor de 4 Polos (kW) Diámetro del Pistón (mm)
250 280 315 355 400
L/min m³/h Presión Nominal (MPa)
174 10.4 75 83 94 106 120 ø55
207 12.4 63 70 79 89 100 ø60
243 14.6 53 60 67 76 85 ø65
