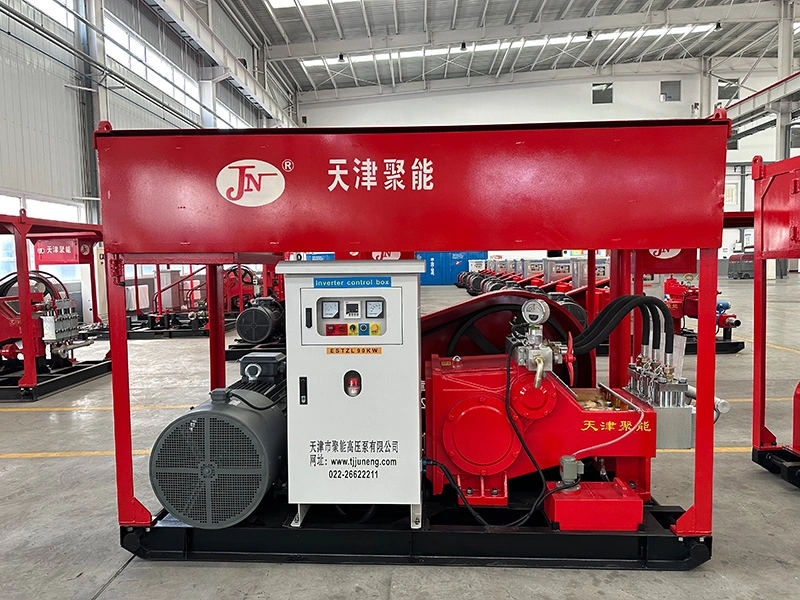

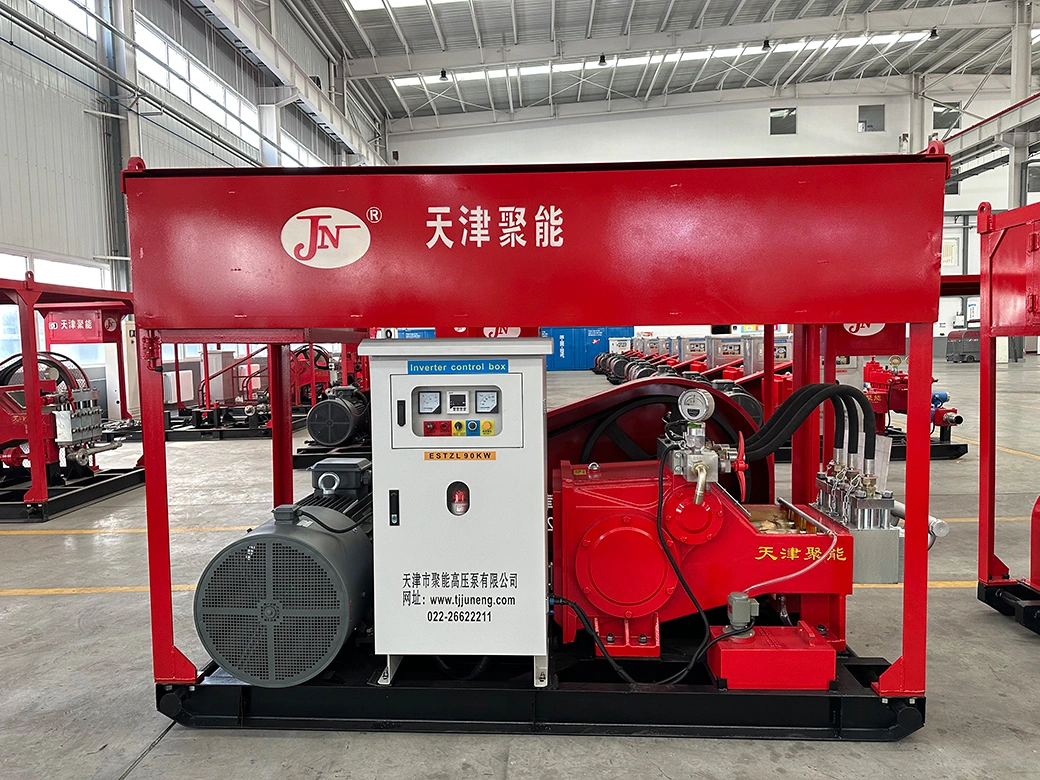

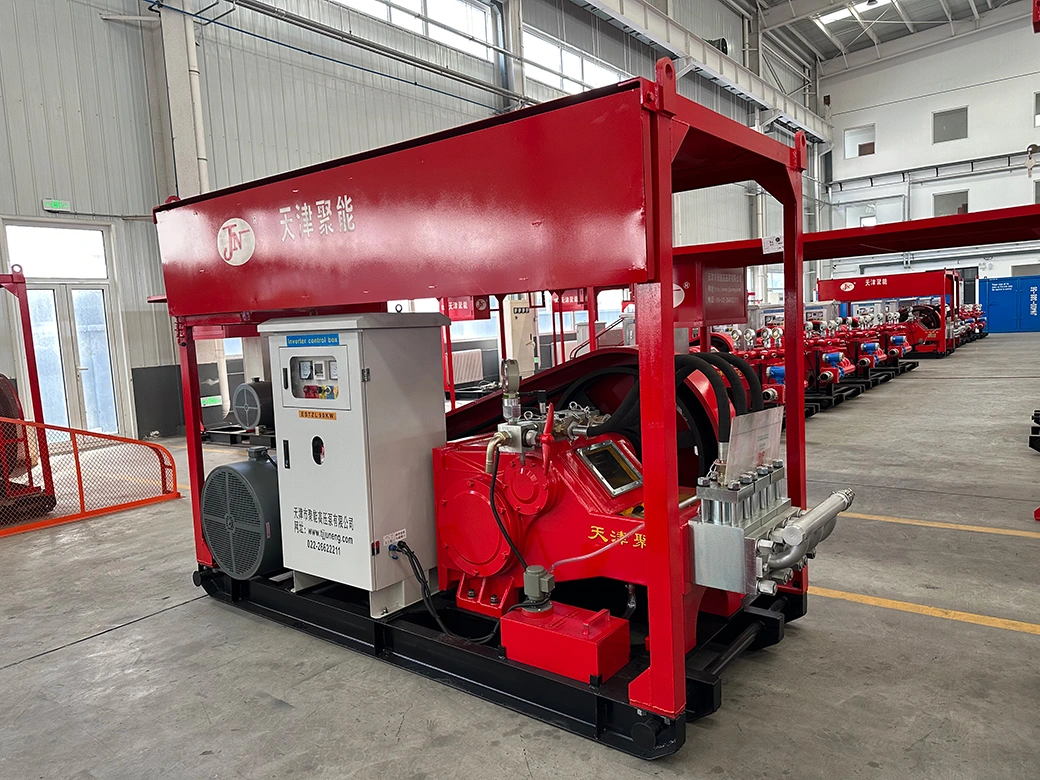

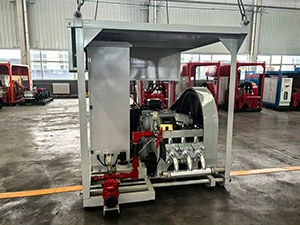

Bomba de Inyección de Lechada de Alta Presión Serie XPB

Serie XPB

Bomba de Inyección de Lechada de Alta Presión

Medios de Fluido Aplicables

Mezcla de cemento: Refuerzo de cimientos, lechada de cortina, y llenado de grietas
Agua: Corte con agua a alta presión.
Mezcla Química: Tratamiento de filtraciones, sellado de fugas, y refuerzo químico.

Solicita una Cotización

La serie XPB de bombas de inyección de lechada de alta presión son bombas convencionales para uso general. Nuestros equipos cuentan con patente nacional, y ofrecen presión moderada, diseño compacto y gran desempeño a precios asequibles. El extremo hidráulico adopta un diseño de cabezal de bomba de tipo dividido para fácil desmontaje, y el extremo de potencia utiliza un sistema transmisión por rodamiento, produciendo bajo ruido, menor incremento de temperatura, y extendiendo el tiempo de vida útil en un 60% mientras garantiza operación continua las 24 horas.

La bomba de alta presión es adecuada para procesos de lechada en tratamiento de suelos, lechada de cortina, contención de ataguías, sellado de filtraciones, revestimiento de pozos, anclaje de taludes, entre otras aplicaciones.

Especificaciones del Modelo
Aplicaciones
Casos de Éxito

Especificaciones del Modelo

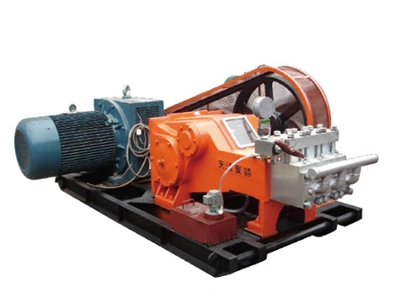

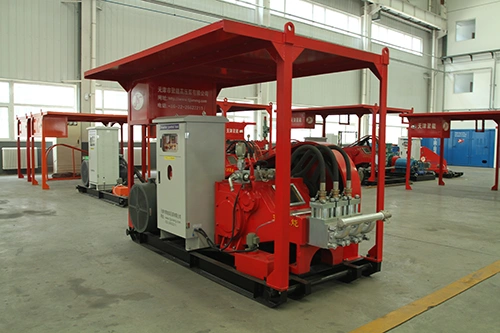

Bomba de Inyección de Lechada de Alta Presión XPB-90EX

High-Pressure Jet Bombas de Inyección de Lechada

Presion Máx.: 60 MPa
Flujo Máx.: 300 L/min

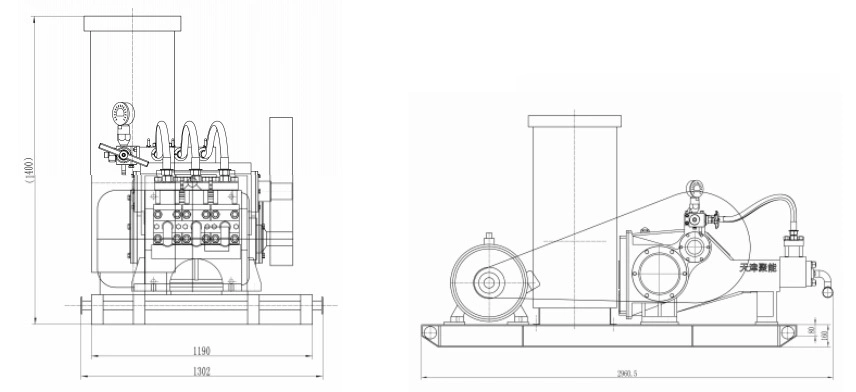

Dimensiones: 2960.5×1400×1302 mm
Peso: 2500 kg

Versión con Motor de Frecuencia Variable de 4 Polos

Velocidad del Motor (r/min)		1480		Carrera del Pistón (mm)		80
Flujo Teórico		Potencia de Motor (kW)					Diámetro del Pistón (mm)
Flujo Teórico		55	75	90	110	132
m³/h	L/min	Presión Nominal (MPa)
5.6	94	33	45	54	60	60	50
6.8	114	27	37	44	54	56	55
8	135	23	31	37	46	50	60
9.5	159	19	26	32	39	45	65
11	184	16	23	27	33	39	70
12.7	212	14	20	24	29	34	75
14.4	241	12	17	21	25	30	80

Versión con Motor de Frecuencia Variable de 6 Polos

Velocidad del Motor (r/min)		980		Carrera del Pistón (mm)		80
Flujo Teórico		Potencia de Motor (kW)					Diámetro del Pistón (mm)
Flujo Teórico		55	75	90	110	132
m³/h	L/min	Presión Nominal (MPa)
3.7	62	48	60	60			50
4.5	75	40	55	55	60		55
5.3	89	33	45	45	56	60	60
6.3	105	28	40	40	48	56	65
7.2	121	24	35	35	40	48	70
8.3	139	21	30	30	35	42	75
9.5	159	18	26	26	31	35	80

Versión con Motor Electromagnético con Regulación de Velocidad

Velocidad del Motor (r/min)		1320		Carrera del Pistón (mm)		80
Flujo Teórico Potencia de Motor		(kW)					Diámetro del Pistón (mm)
Flujo Teórico Potencia de Motor		55	75	90	110	132
m³/h	L/min	Presión Nominal (MPa)
13	217	12	17	20	25	30	80
11	188	14	19	23	28	34	75
9.9	165	16	22	26	32	39	70
8.6	141	18	25	31	38	45	65
7.1	119	22	30	37	45	50	60
6.0	100	26	37	44	53	56	55
5.0	83	32	44	53	60	60	50

Versión con Motor de Frecuencia Variable de 4 Polos XPB-90EX

polea corta: 212 mm; polea larga: 800 mm; frecuencia de carrera: 151 SPM

Velocidad del Motor (r/min)		1480		Carrera del Pistón (mm)		80
Flujo Teórico		Potencia de Motor (kW)					Diámetro del Pistón (mm)
Flujo Teórico		55	75	90	110	132
m³/h	L/min	Presión Nominal (MPa)
4.28	71	42	58	70	85	102	50
5.17	86	35	48	57	70	84	55
6.15	102	29	40	48	59	71	60
7.23	120	25	34	41	50	60	65
8.38	140	22	30	35	43	52	70
9.6	160	19	26	31	38	45	75
10.9	182	17	23	27	33	40	80

Versión con Motor de Frecuencia Variable de 6 Polos XPB-90EX

polea corta: 236 mm; polea larga : 800 mm; frecuencia de carrera: 111 SPM

Velocidad del Motor (r/min)		980		Carrera del Pistón (mm)		80
Flujo Teórico		Potencia de Motor (kW)					Diámetro del Pistón (mm)
Flujo Teórico		55	75	90	110	132
m³/h	L/min	Presión Nominal (MPa)
3.15	53	58	79	94	115	138	50
3.8	64	48	65	78	95	114	55
4.5	75	40	55	66	80	96	60
5.33	89	34	47	56	68	81.9	65
6.2	105	29	40	48	59	70.6	70
7.1	118	26	35	42	51	61.5	75
8.0	134	23	31	37	45	54	80

Versión con Motor de Frecuencia Variable de 4 Polos XPB-90EX

polea corta: 236 mm; polea larga: 800 mm; frecuencia de carrera: 168 SPM

(r/min)		1480		Carrera del Pistón (mm)		80
Flujo Teórico		Potencia de Motor (kW)					Diámetro del Pistón (mm)
Flujo Teórico		55	75	90	110	132
m³/h	L/min	Presión Nominal (MPa)
4.76	79	38	52	62	76	92	20
5.76	96	31	43	52	63	76	55
6.84	114	26	36	43	56	64	60
8.05	134	23	31	37	45	65	65
9.3	155	20	27	32	39	47	70
10.7	178	17	23	28	34	41	75
12.2	203	15	20	24	30	36	80

Versión con Motor de Frecuencia Variable de 6 Polos XPB-90EX

polea corta: 212 mm; polea larga: 800 mm; frecuencia de carrera: 100 SPM

Velocidad del Motor (r/min)		980		Carrera del Pistón (mm)		80
Flujo Teórico		Potencia de Motor (kW)					Diámetro del Pistón (mm)
Flujo Teórico		55	75	90	110	132
m³/h	L/min	Presión Nominal (MPa)
2.82	47	64	88	105	129	154	50
3.4	57	53	72	87	106	127	55
4.07	68	45	61	73	89	107	60
4.76	80	38	52	62	76	91	65
5.5	92	33	45	54	66	79	70
6.4	106	29	39	47	57	68	75
7.2	120	25	34	41	50	60	80

Nota: Los parámetros arriba son datos teóricos basados en una gravedad media específica 1.0.

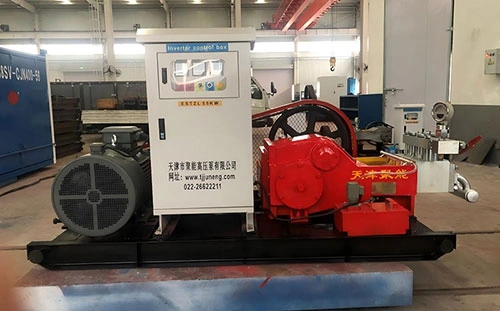

Bomba de Inyección de Lechada de Alta Presión XPB-50

High-Pressure Bombas de Inyección de Lechada

Presión Máx.: 48 MPa
Flujo Máx.: 190 L/min

Velocidad de Entrada (min^-1)			1480		Carrera del Pistón (mm)		110
Relación con Reducción de Engranaje (i)			7.22		Carreras: (r/min)		205
Potencia de Motor (kW)		37		45		55		Diámetro del Pistón (mm)
Flujo Nominal		Presión Nominal (MPa)
m³/h	L/min
6.4	107	19		23		28		45
7.9	132	15		18		22		50
9.6	160	12		15		18		55
11.4	191	10		12		15		60

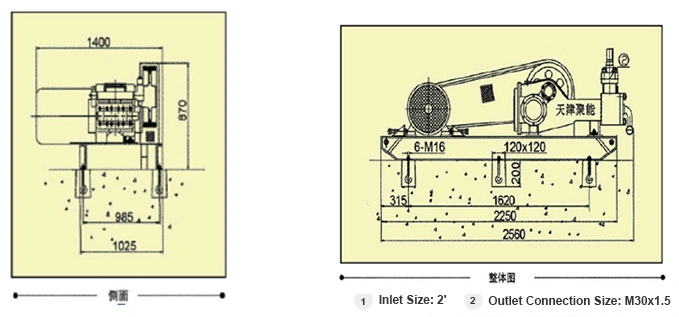

Dimensiones (mm): 2560×1400×870

Nota: Los parámetros arriba son datos teóricos basados en una gravedad media específica 1.0.

Bomba de Inyección de Lechada de Alta Presión XPB-90D

Presión Máx.: 50 MPa
Flujo Máx.: 125 L/min

Velocidad del Motor (r/min)		1340	Carrera del Pistón (mm)	120
Flujo Teórico		Potencia de Motor (kW)			Diámetro del Pistón (mm)
Flujo Teórico		55	75	90
m³/h	L/min	Presión Nominal (MPa)
7.5	125	22	32	38	50
6.0	100	28	39	45	45
4.8	80	33	45	55	40

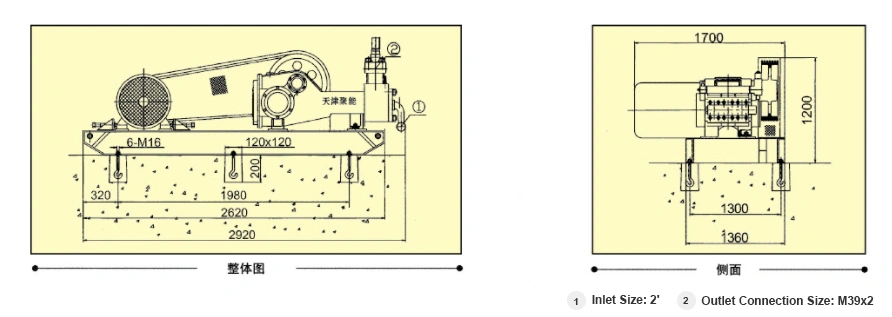

Dimensiones (mm): 3490×1700×1630

Nota: Los parámetros arriba son datos teóricos basados en una gravedad media específica 1.0.

Aplicaciones

La Bomba de Inyección de Lechada de Alta Presión XPB es adecuada para:

Tratamiento de Suelos
Lechada de cortina
Ataguías de contención

Sellado de Fugas en minas
Revestimiento de pozos
Anclaje de taludes

Sus aplicaciones comunes incluyen:

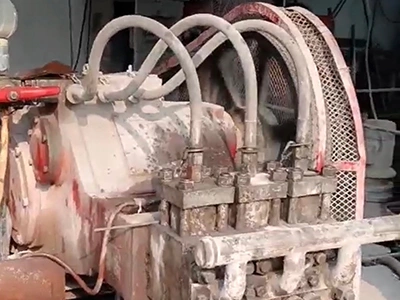

Construcción e Ingeniería de Cimientos

Refuerzo de cimientos y soporte para excavaciones.

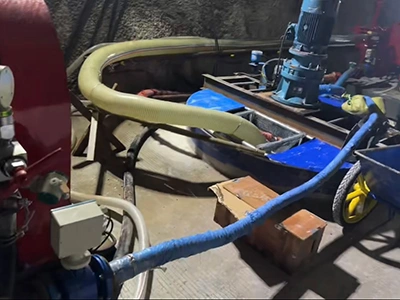

Ingeniería de Vías

Refuerzo de subrasante de carreteras y ferrocarriles, tratamiento de cimientos en puentes, e ingeniería de túneles.

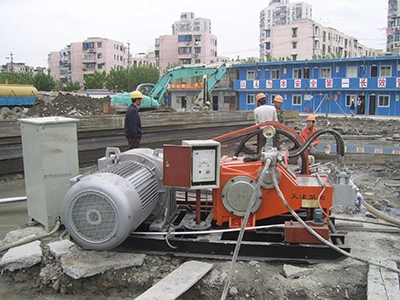

Ingeniería Municipal

Construcción de metros y reparación de tuberías bajo tierra.

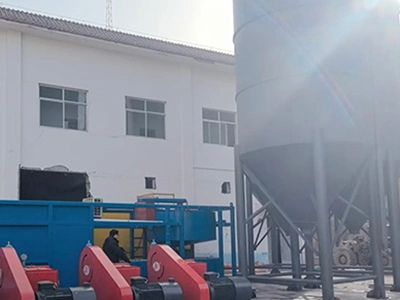

Ingeniería de Minas

Recubrimiento y refuerzo de pozos y llenado de zonas de hundimiento.

Conservación de Agua y Energía Hidroeléctrica

Lechado de cimientos en presas, canales y reservas sin filtraciones, y refuerzo de embalses.

Remediación Ambiental

Solidificación de suelos contaminados, sistemas de impermeabilización para vertederos y estabilización de emergencia en zonas con riesgo de deslizamiento.

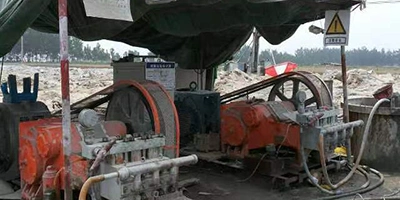

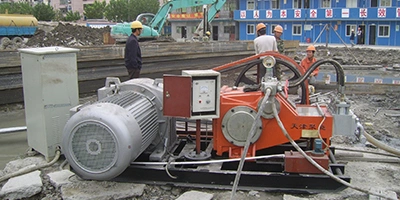

Casos de Éxito

Proyecto de Construcción de Tres Desfiladeros en Gezhouba

Durante la construcción del metro de Xi’an, la bomba de inyección de lechada de alta presión se utilizó principalmente para reforzar el terreno mediante inyección, rellenar cavidades y prevenir filtraciones de agua en las zonas de trabajo subterráneas.
