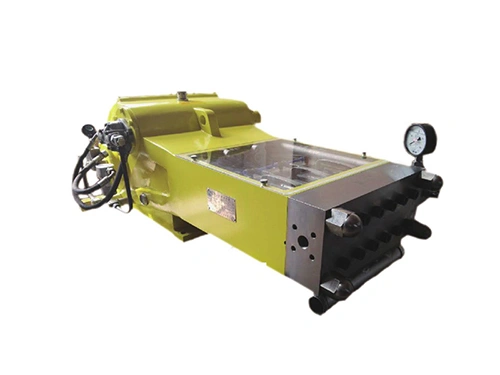

Serie JN200

Bomba de Inyección de Agua de Alta Presión

Bombas de inyección de alta presión triplex para limpieza industrial e inyección de agua

La serie JN200 de Bombas de Inyección Triplex de Agua de Alta Presión cuenta con estructura compacta y ofrecen alta eficiencia operativa. La sección de potencia cuenta con lubricación forzada, eje de alta velocidad y cigüeñal accionado por engranaje de espiga para asegurar una trasmisión fluida. El diseño reduce fricción, mejora la lubricación, disminuye el ruido, y mantiene una temperatura de operación de baja potencia, haciéndolo adecuado para continuas horas de actividad.

Aplicaciones

La Bomba de Inyección de Agua es adecuada para diferentes operaciones de limpieza a alta presión:

Limpieza a chorro de alta presión
Cortado de metal
Limpieza de Barcos
Remoción de Oxido
Limpieza de intercambiadoras, condensadoras, y reactores en plantas químicas, plantas de azúcar, y plantas de potencia.

La bomba puede ser usada para el transporte de agua, emulsiones, u otros líquidos acuosos.

Especificaciones

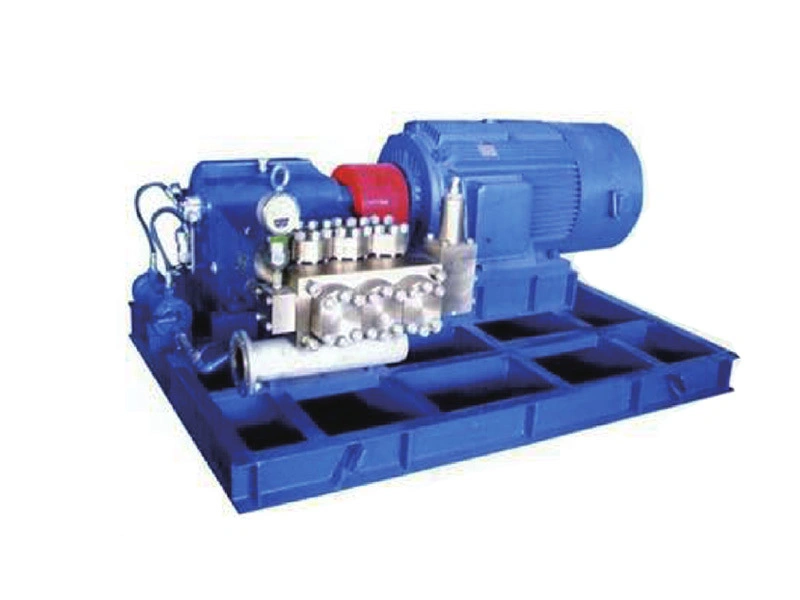

Bomba de Inyección de Agua de Alta Presión JN200K (45 MPa)

Presión Máx.: 45 MPa
Flujo Máx.: 585 L/min

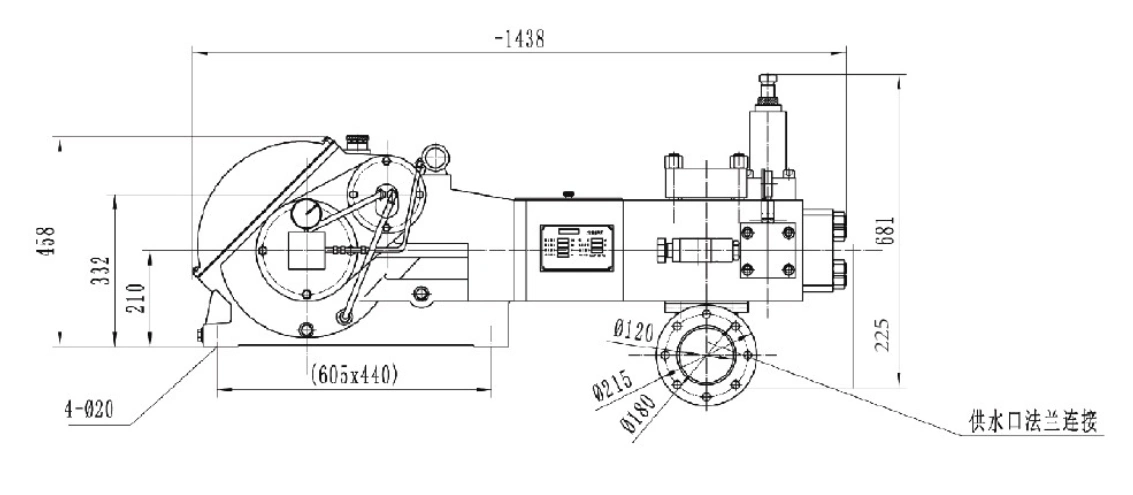

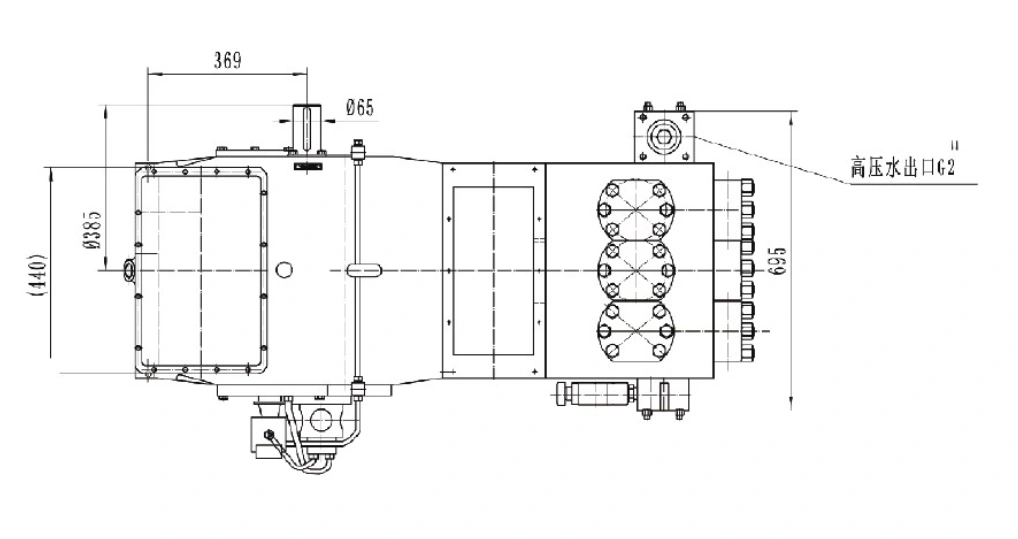

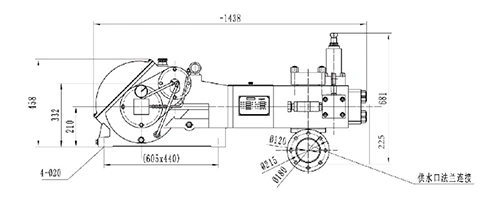

Dimensiones: 1438×695×681 mm

Bomba de Inyección Triplex de Alta Presión (Accionada por Motor Eléctrico)

Velocidad de Bombeo: 366 min^-1; Relación de Transmisión: i = 4.04

Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1480		Velocidad de Bombeo	366	Relación de Transmisión	i=4.04
	Velocidad de Entrada (r/min) 1480		Presión Máx. (MPa) del Motor de Potencia
	Flujo Teórico		110 kW	132 kW	160 kW	200 kW
	L/min	m³/h	110 kW	132 kW	160 kW	200 kW
45	209	12.54	27	33	40	45
50	258	15.48	22	27	33	36
55	312	18.72	18	22	27	30
60	372	22.32	15	19	23	25
65	436	26.16	13	16	19	21
70	506	30.36	11	13	17	18

Bomba de Inyección Triplex de Alta Presión (Accionada por Motor Diesel)

Velocidad de Bombeo: 389 min^-1; Relación de Transmisión: i = 4.619

Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1800		Velocidad de Bombeo	389	Relación de Transmisión	i=4.619
	Velocidad de Entrada (r/min) 1800		Presión Máx. (MPa) del Motor de Potencia
	Flujo Teórico		110 kW	132 kW	160 kW	200 kW
	L/min	m³/h	110 kW	132 kW	160 kW	200 kW
45	222	13.32	26	32	38	44
50	274	16.44	21	26	31	35
55	332	19.92	17	21	25	29
60	395	23.7	14	18	21	24
65	464	27.84	12	15	18	21
70	538	32.28	10	13	15	18

Bomba de Inyección Triplex de Alta Presión (Accionada por Motor Eléctrico)

Velocidad de Bombeo: 320 min^-1; Relación de Transmisión: i = 4.619

Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1480		Velocidad de Bombeo	320	Relación de Transmisión	i=4.619
	Velocidad de Entrada (r/min) 1480		Presión Máx. (MPa) del Motor de Potencia
	Flujo Teórico		110 kW	132 kW	160 kW
	L/min	m³/h	110 kW	132 kW	160 kW
45	183	10.98	32	38	44
50	226	13.56	25	31	35
55	273	16.38	21	25	29
60	325	19.5	18	21	24
65	382	22.92	15	18	21
70	443	26.58	13	16	18

Bomba de Inyección Triplex de Alta Presión (Accionada por Motor Diesel)

Velocidad de Bombeo: 445 min^-1; Relación de Transmisión: i = 4.04

Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1800		Velocidad de Bombeo	445	Relación de Transmisión	i=4.04
	Velocidad de Entrada (r/min) 1800		Presión Máx. (MPa) bajo Potencia de Motor Inferior
	Flujo Teórico		110 kW	132 kW	160 kW	200 kW
	L/min	m³/h	110 kW	132 kW	160 kW	200 kW
45	245	14.7	23	28	34	42
50	300	18	19	23	28	34
55	360	21.6	16	19	23	28
60	430	25.8	13	16	19	24
65	500	30	11	14	16	21
70	585	35.1	10	12	14	17

Recomendaciones: Al seleccionar un motor de diesel, considere el ahorro de aceite calculando la potencia requerida como 1.25 veces el valor listado en la tabla anterior.

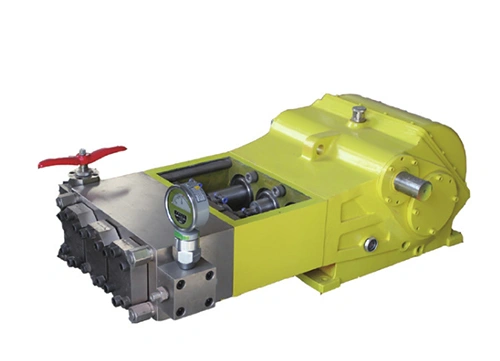

Bomba de Inyección de Agua de Alta Presión JN200Q (150 MPa)

Presión Máx.: 150 MPa
Flujo Máx.: 119 L/min

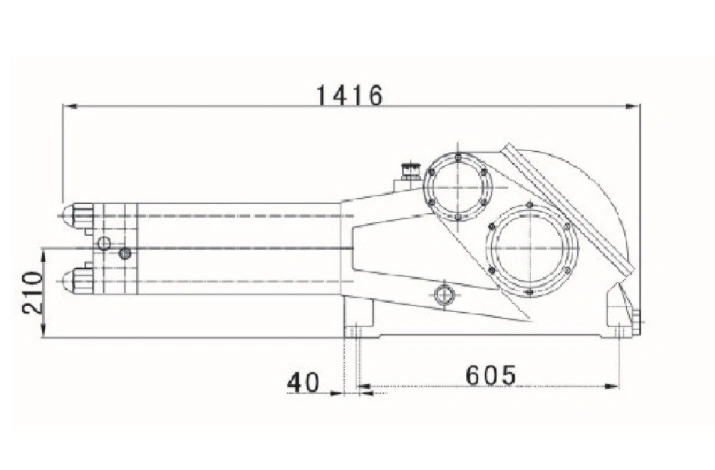

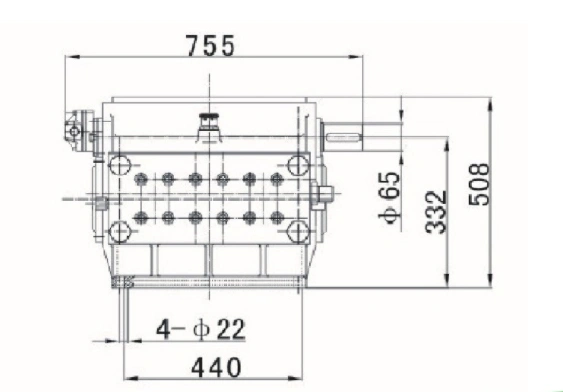

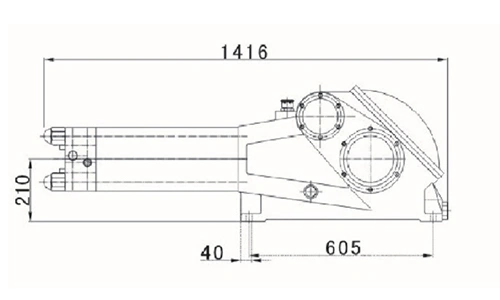

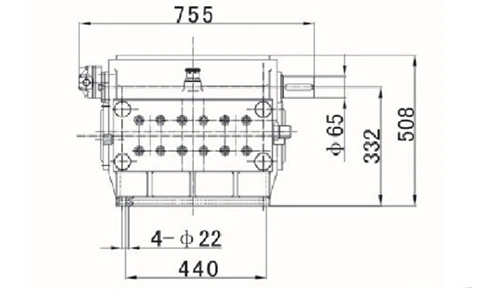

Dimensiones: 1416×755×508 mm

Tabla de Párametros de Bomba de Inyección Triplex de Alta Presión JN200Q
Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1480		Velocidad de Bombeo	366	Relación de Transmisión	i=4.04
	Velocidad de Entrada (r/min) 1480		Presión Máx. (MPa) bajo Potencia de Motor Inferior
	Flujo Teórico		90 kW	110 kW	132 kW	160 kW
	L/min	m³/h	90 kW	110 kW	132 kW	160 kW
20	40	2.4	115	140	150
22	50	3	95	120	140	150
24	60	3.6	80	100	115	140
26	70	4.2	70	85	100	120
28	80	4.8	56	70	85	100
30	93	5.58	50	60	70	90
34	119	7.14	38	46	57	70

Bomba de Inyección de Agua de Alta Presión JN200 (280 MPa)

Presión Máx.: 280 MPa
Flujo Máx.: 380 L/min

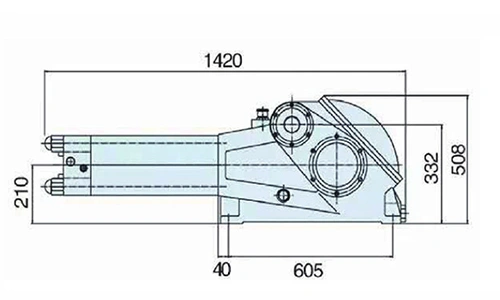

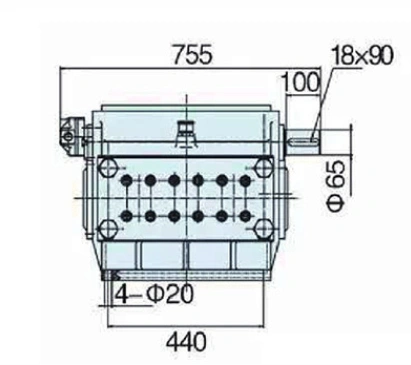

Dimensiones: 1420×755×508 mm

Bomba de Inyección Triplex de Alta Presión JN200 (Accionada por Motor Eléctrico) Tabla 1

Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1480		Velocidad de Bombeo (r/min)	366	Relación de Transmisión	i=4.04
	Velocidad de Entrada (r/min) 1480		Presión Máx. (MPa) del Motor de Potencia
	Flujo Teórico		110 kW	132 kW	160 kW	200 kW
	L/min	m³/h	110 kW	132 kW	160 kW	200 kW
17.46	31	1.86	190	220	260	280
20.64	44	2.64	132	160	180	210
22.23	51	3.06	115	140	160	180
24	59	3.54	100	120	140	150
26	70	4.2	80	100	120	130
28	81	4.86	70	90	100	115
30	93	5.58	62	80	87	100
32	105	6.3	55	70	78	85
34	119	7.14	49	60	68	75
36	134	8.04	44	52	60	68
38	149	8.94	40	48	55	61
40	165	9.9	35	42	50	55
42	182	10.92	32	38	45	50
45	209	12.54	28	35	39	43
48	238	14.28	24	31	34	38
50	258	15.48	22	28	31	35
55	312	18.72	18	23	26	28

Bomba de Inyección Triplex de Alta Presión JN200 (Accionada por Motor Diesel) Tabla 2

Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1800		Velocidad de Bombeo (r/min)	389	Relación de Transmisión	i=4.619
	Velocidad de Entrada (r/min) 1800		Presión Máx. (MPa) del Motor de Potencia
	Tasa de Presión Nominal		110 kW	132 kW	160 kW	200 kW
	L/min	m³/h	110 kW	132 kW	160 kW	200 kW
17.46	33	1.98	175	220	250	280
20.64	46	2.76	125	160	180	200
22.23	54	3.24	108	135	150	180
24	63	3.78	92	116	130	150
26	74	4.44	80	98	110	130
28	86	5.16	68	85	95	110
30	98	5.88	60	74	85	98
32	112	6.72	52	65	72	85
34	127	7.62	45	57	64	75
36	142	8.52	40	51	58	68
38	158	9.48	36	46	52	61
40	175	10.5	33	41	46	55
42	193	11.58	30	37	42	50
45	222	13.32	26	32	37	43
48	253	15.18	23	28	32	38
50	274	16.44	21	26	30	35
55	332	19.92	17	22	25	29

Bomba de Inyección Triplex de Alta Presión (Accionada por Motor Eléctrico) Tabla 3

Diámetro del Pistón (mm)	Velocidad de Entrada (r/min) 1480		Velocidad de Bombeo (r/min)	320	Relación de Transmisión	i=4.619
	Velocidad de Entrada (r/min) 1480		Presión Máx. (MPa) del Motor de Potencia
	Tasa de Presión Nominal		90 kW	110 kW	132 kW	160 kW
	L/min	m³/h	90 kW	110 kW	132 kW	160 kW
17.46	27	1.62	180	210	250	280
20.64	38	2.28	130	150	180	205
22.23	44	2.64	110	130	155	180
24	52	3.12	95	110	140	152
26	61	3.66	82	92	120	130
28	70	4.2	71	82	100	112
30	81	4.86	61	71	90	98
32	92	5.52	52	62	80	86
34	104	6.24	47	54	70	76
36	117	7.02	42	48	60	68
38	130	7.8	38	43	55	60
40	144	8.64	33	40	50	55
42	159	9.54	30	36	45	50
45	183	10.98	27	31	40	43
48	208	12.48	24	27	35	38
50	226	13.56	22	25	32	35
55	273	16.38	18	21	26	29

Bomba de Inyección Triplex de Alta Presión JN200 (Accionada por Motor Diesel) Tabla 4

Dimensiones del Pistón (mm)	Velocidad de Entrada (r/min) 1800		Velocidad de Bombeo (r/min)	445	Relación de Transmisión	i=4.04
	Velocidad de Entrada (r/min) 1800		Presión Máx. (MPa) del Motor de Potencia
	Tasa de Presión Nominal		110 kW	132 kW	160 kW	200 kW
	L/min	m³/h	110 kW	132 kW	160 kW	200 kW
17.46	38	2.28	150	190	220	250
20.64	53	3.18	108	135	155	180
22.23	62	3.72	93	118	130	155
24	72	4.32	80	100	115	130
26	85	5.1	68	85	98	110
28	98	5.88	58	74	85	98
30	113	6.78	51	64	74	85
32	128	7.68	45	57	64	75
34	145	8.7	40	50	56	65
36	162	9.72	35	45	50	58
38	181	10.86	31	40	45	52
40	201	12.06	28	36	41	47
42	221	13.26	26	33	37	43
45	254	15.24	22	28	32	37
48	289	17.34	20	25	28	33
50	314	18.84	18	22	26	30
55	380	22.8	15	19	22	25

Recomendaciones: Al seleccionar un motor de diesel, considere el ahorro de aceite calculando la potencia requerida como 1.25 veces el valor listado en la tabla anterior.

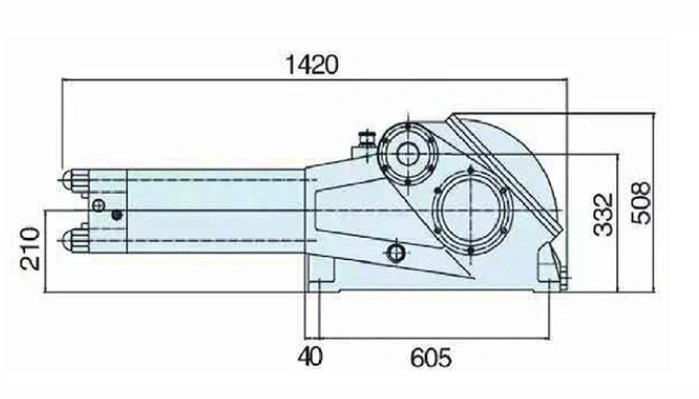

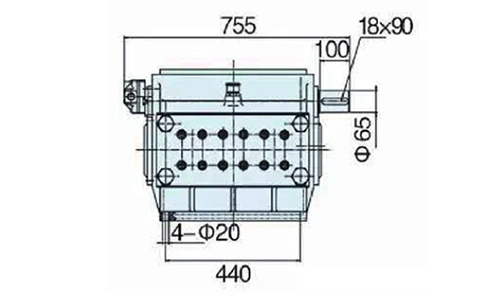

Dimensiones: 1420×755×508 mm
