Serie JN400

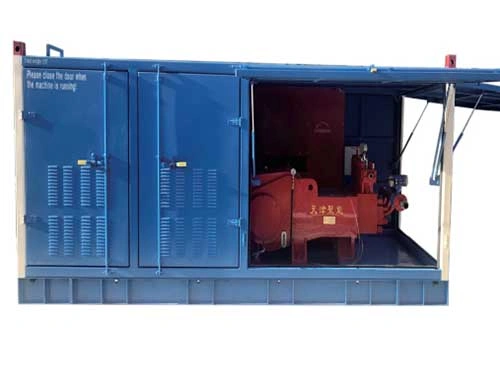

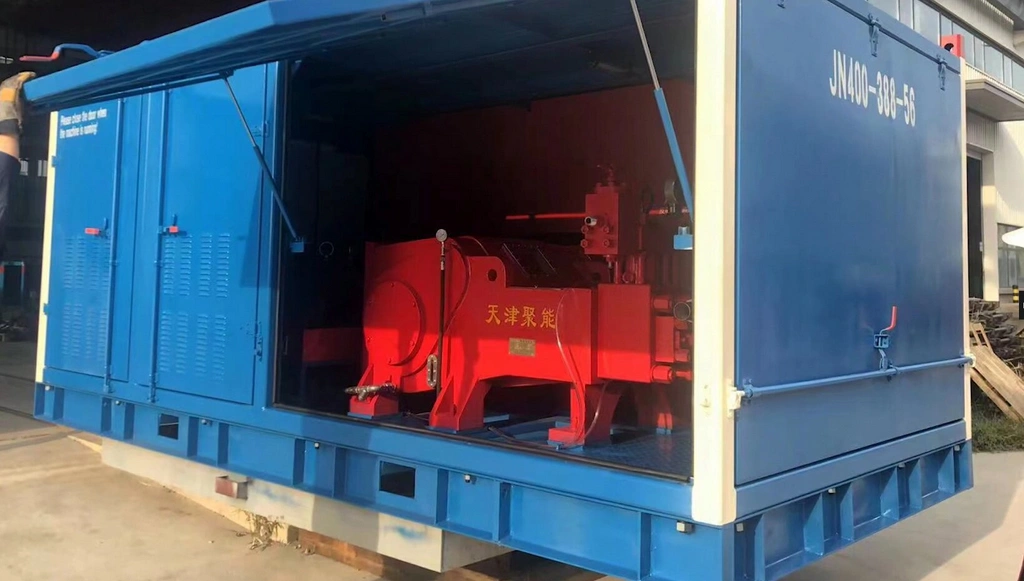

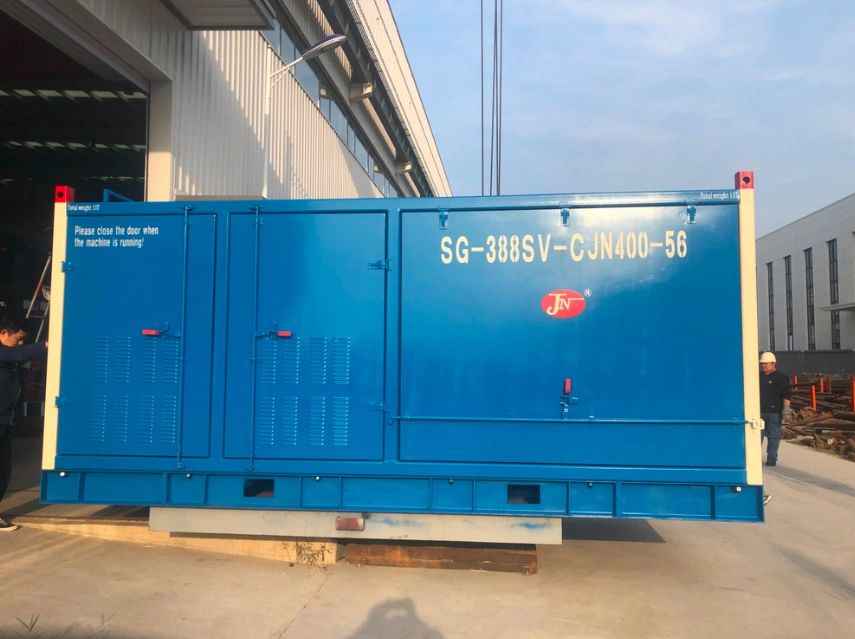

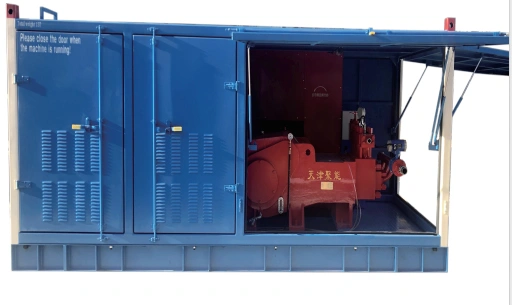

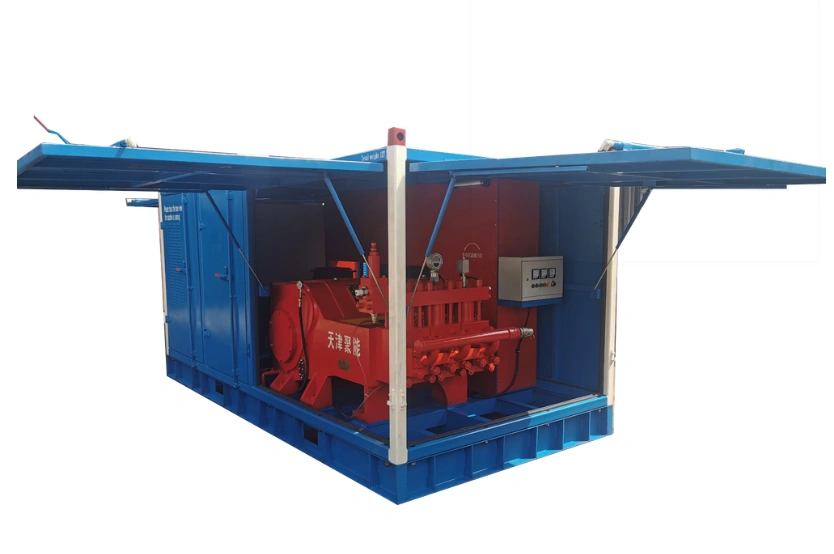

Bomba de Inyección de Lechada de Alta Presión

Bomba de Lechada
  • Presión Máx.: 65 MPa
  • Flujo Máx.: 475 L/min
Bomba de Inyección de Agua
  • Presión Máx.: 120 MPa
  • Flujo Máx.: 1230 L/min
  • Modo de Accionamient: Electro-hidraulico (motor de 4-polos/6-polos de frecuencia variable opcional, y accionamiento por diesel perzonalizable)
  • Peso: 15T
  • Dimensiones: 5110×2700×2350 mm
Solicita una Cotización

La Bomba de Inyección de Lechada de Alta Presión JN400 es un modelo de nueva generación desarrollado sobre 20 años de experiencia en manufactura y aplicación en sitio de bombas de lechada. Su diseño representa una solución líder en la industria, ofreciendo una presión de trabajo máxima de 65 MPa para satisfacer condiciones de alta complejidad geológica y proyectos con rigurosos estándares de ingeniería. Además, es adecuada para el transporte de mezclas abrasivas, permitiendo una larga vida útil sin sacrificar intensidad operativa.

Juneng ofrece configuración integrada estándar incluyendo bomba de lechada, motor, base, y cabina de control eléctrico. El equipo cuenta con sistemas de sala de bombeo altamente integrados con visualización en tiempo real, almacenamiento de datos, tiraje, y transmisión remota de la presión de trabajo, tasa de flujo, y densidad.

  • Características
  • Medios de Fluido Aplicables
  • Escenarios de Aplicación
  • Especificaciones
Características
  • Diseño de carrera larga y baja velocidad de rotación:

    La operación con una baja rotación por minuto (SPM) garantiza la descarga fluida de la mezcla y evita la excesiva fluctuación de la presión de pulsación. El pistón de carrera larga entrega mayor caudal por carrera, permitiendo una menor velocidad de rotación bajo una misma tasa de flujo, reduciendo así la fatiga mecánica.

  • Sistema de Sellado Innovador:

    Las mejoras en el conjunto de válvulas y las estructuras de sellado de pistones extienden la vida útil del sello y reducen la frecuencia de mantenimiento.

Medios de Fluido Aplicables
  • Mezcla de cemento: Refuerzo de cimientos, lechada de cortina, y llenado de grietas
  • Agua: Corte con agua a alta presión.
  • Mezcla Química: Tratamiento de filtraciones, sellado de fugas, y refuerzo químico.
Escenarios de Aplicación

Bomba de Inyección de Lechada de Alta Presión JN400 es adecuada para:

  • Refuerzo de cimientos
  • Lechada de cortina
  • Ataguías de contención
  • Sellado de Fugas en minas
  • Revestimiento de pozos
  • Anclaje de taludes
Especificaciones

Juneng ofrece bombas de inyección con múltiples parámetros de configuración, incluyendo presión, tasa de flujo, tamaño del pistón, condiciones del sitio, modo de accionamiento, y presupuesto. Las configuraciones compatibles están exhibidas en el cuadro debajo, o pueden contactarnos para asesoramiento gratuito sobre recomendaciones de configuración.

Bomba de Inyección de Lechada de Alta Presión JN400

Motor de frecuencia variable de 4 polos, polea larga de 1400 mm/polea corta de 335 mm

Velocidad de Bombeo (min-1) 122 Carrera del Pistón (mm) 150
Flujo Teórico (L/min.) Potencia de Motor para 4 Polos (kW) Diámetro del Pistón (mm)
200 220 250 280 315 335 375 400
Presión Nominal (MPa)
241 45 50 75 64 65 65 65 65 ø75
275 40 44 50 56 63 65 65 65 ø80
310 35 39 44 46 55 59 65 65 ø85
348 31 34 39 41 49 53 59 65 ø90
388 28 31 35 37 44 47 53 56 ø95
430 25 28 32 33 40 42 48 51 ø100
475 23 25 29 30 36 38 43 46 ø105

Nota: Presión Máx. está limitada a 65 MPa.

Bomba de Inyección de Lechada de Alta Presión JN400

Motor de frecuencia variable de 6 polos, polea larga de 1400 mm/polea corta de 335 mm

Velocidad de Bombeo (min-1) 81 Carrera del Pistón (mm) 150
Flujo Teórico (L/min.) Potencia de Motor para 6 Polos (kW) Diámetro del Pistón (mm)
200 220 250 280 315 335 375 400
Presión Nominal (MPa)
160 65 65 65 65 65 65 65 65 ø75
183 60 65 65 65 65 65 65 65 ø80
206 53 58 65 65 65 65 65 65 ø85
231 42 52 59 65 65 65 65 65 ø90
258 38 46 53 59 65 65 65 65 ø95
286 34 42 48 53 60 64 65 65 ø100
315 31 38 43 48 55 58 65 65 ø105

Nota: Presión Máx. está limitada a 65 MPa.

JN400 Bomba de Inyección de Agua de Alta Presión

Motor de frecuencia variable de 4 polos, polea larga de 1250 mm/polea corta de 335 mm

Velocidad de Bombeo (min-1) 136 Carrera del Pistón (mm) 150
Flujo Teórico Potencia de Motor para 4 Polos (kW) Diámetro del Pistón (mm)
200 220 250 280 315 335 375 400
L/min. m³/h Presión Nominal (MPa)
268 16 39 42 48 54 61 68 77 82 ø75
306 18.4 34 37 42 47 53 60 67 72 ø80
345 20.7 30 33 38 42 47 53 60 63 ø85
388 23.2 27 30 33 37.5 42 47 53 56 ø90
432 26 24 26 30 34 38 42 47 51 ø95
480 28.8 22 24 27 30 34 38 43 46 ø100
530 32 20 22 24 27 31 34 39 42 ø105
581 35 18 20 22 25 25 31 35 38 ø110
635 38 16 18 20 23 26 29 32 34 ø115
691 41.5 15 16 19 21 24 26 30 32 ø120
750 45 14 15 17 19 22 24 27 29 ø125
811 48.7 13 14 16 18 20 22 25 27 ø130
875 52.5 12 13 15 16.6 19 21 23 25 ø135
941 56.5 11 12 14 15.5 17 19 22 23 ø140
1010 60.6 10 11.3 13 14.4 16 18 20 21 ø145
1080 65   10.6 12 13.5 15 17 19 20 ø150
1154 69.2   10 11 12.6 14 16 18 19 ø155
1230 73.8     10 12 13 15 16 18 ø160

Nota: Presión Máx. está limitada a 65 MPa.

JN400 Bomba de Inyección de Agua de Alta Presión

Motor de frecuencia variable de 4 polos, polea larga de 1250 mm/polea corta de 400 mm

Velocidad de Bombeo (min-1) 163 Carrera del Pistón (mm) 150
Flujo Teórico Potencia de Motor para 4 Polos (kW) Diámetro del Pistón (mm)
250 280 315 355 400
L/min. m³/h Presión Nominal (MPa)
171 10.4 75 83 94 106 120 ø55
207 12.4 63 70 79 89 100 ø60
243 14.6 53 60 67 76 85 ø65
282 16.9 46 51 58 65 74 ø70

Note: Las bombas de lechada de alta presión JN400 con presiones de trabajo por debajo de 10 MPa no aparecen en lista.
