Serie YTB

Bomba de Inyección de Lechada de Alta Presión

  • Presion Máx.: 50MPa
  • Flujo Máx.: 900L/min

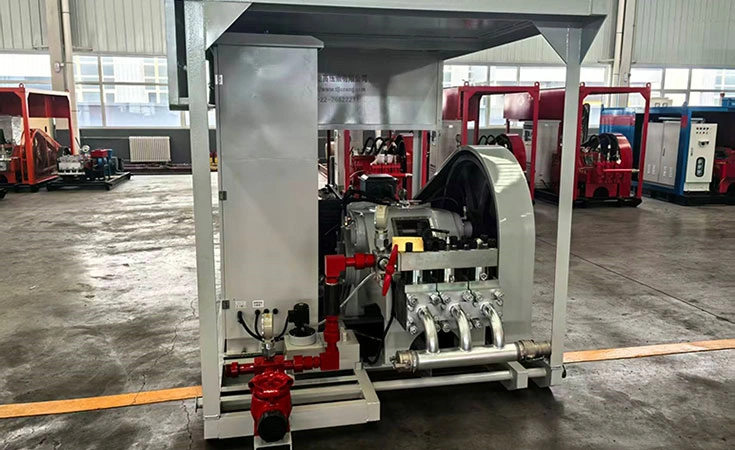

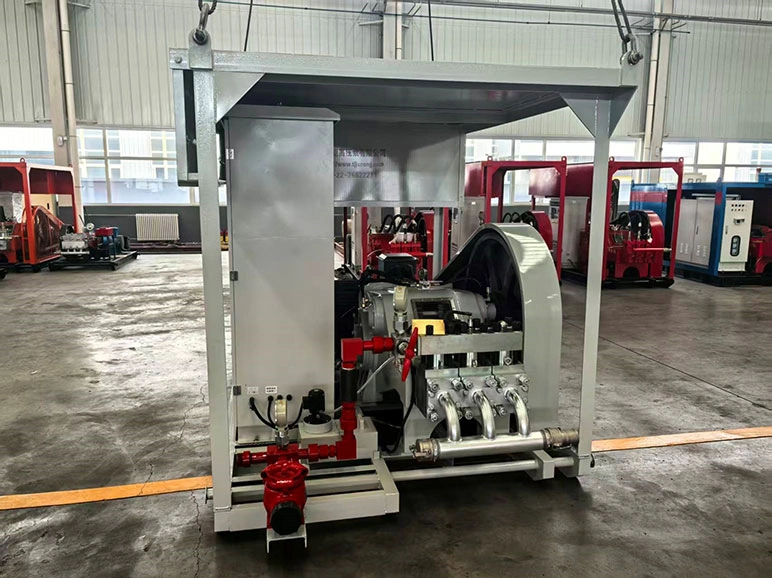

La serie YTB de Bomba de Inyección de Lechada de Alta Presión es una solución especializada diseñada para aplicaciones como el tratamiento de subsidencias superficiales en vetas de carbón, operaciones de control de perfiles en yacimientos petroleros, y procesos de lechada de alta presión y grandes flujos.

La bomba puede ser equipada con medidores de flujo, sensores de presión, y sensores de temperatura para obtener datos y ofrecer mayor precisión, y cuenta con sistemas de seguridad y auxilio, incluyendo apagado ante exceso de presión y lubricación de pistones, mejorando la seguridad operacional y la fiabilidad del equipo.

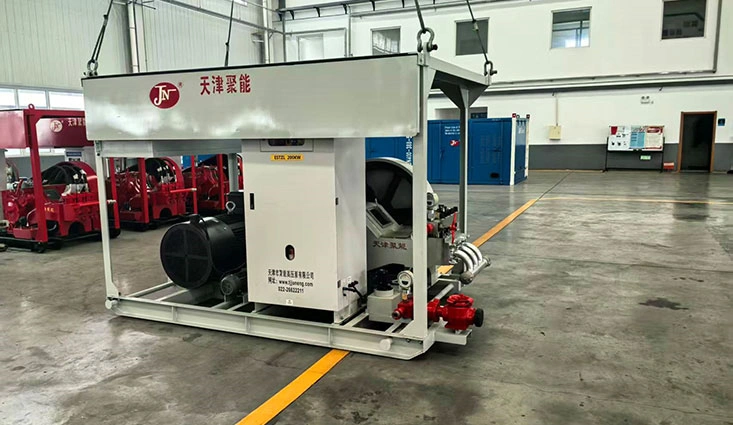

Adicionalmente, la bomba puede ser integrada a un recinto elevador que proteja el equipo de condiciones climáticas extremas, facilitando del desarme, mantenimiento y elevación.

  • Medios de Fluido Aplicables
  • Aplicaciones
  • Casos de Éxito
Medios de Fluido Aplicables
  • Mezcla de cemento: Refuerzo de cimientos, lechada de cortina, y llenado de grietas
  • Agua: Corte con agua a alta presión.
  • Mezcla Química: Tratamiento de filtraciones, sellado de fugas, y refuerzo químico.
Aplicaciones

La Bomba de Inyección de Lechada de Alta Presión YTB es adecuada para:

  • Control de hundimiento de superficies en yacimientos de carbón
  • Tratamiento en yacimientos petrolíferos
  • Operaciónes de lechado de alta presión y grandes flujos

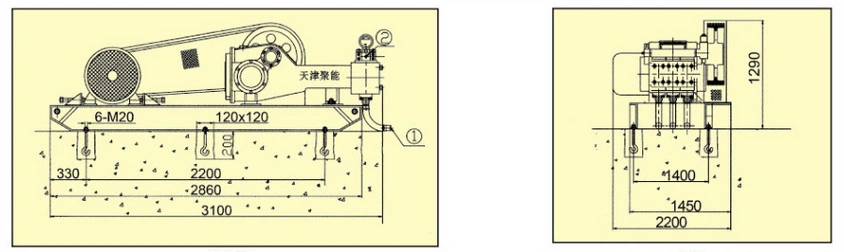

Especificaciones

La serie YTB tiene disponible variedad de tasas de flujo y presiones para funcionar según requerimientos específicos y condiciones de construcción.

Especificaciones
Bomba de Inyección de Lechada de Alta Presión Serie YTB
SPC1000 SPC315
Carrera del Pistón (mm): 100 No. de Pistones: 3 Relación de Transmisión: 8.22
Velocidad Reciprocante (carreras/min): 180 Velocidad Máx. del Motor (r/min): 1480
Potencia del Motor (kW) 132 160 185 200 220 250 Diámetro del Pistón (mm)
Flujo Teórico Máx. Presión Nominal (MPa)
m³/h L/min
12.4 207 35 42 49       70
14.2 238 30 37 43 46 50   75
16.2 270 26 32 38 41 45 50 80
18.3 305 23 28 33 36 40 45 85
20.5 342 21 25 30 32 35 40 90
22.8 381 19 23 27 29 32 36 95
SPC1000 SPC315
Carrera del Pistón (mm): 100
No. de Pistones: 3 Relación de Transmisión:

8.22
Velocidad Reciprocante (carreras/min): 118 Velocidad Máx. del Motor (r/min): 970
Potencia del Motor (kW) 110 132 160 185 200 220 Diámetro del Pistón (mm)
Flujo Teórico Máx. Presión Nominal (MPa)
m³/h L/min
8.1 136 44           70
9.3 156 38 46         75
10.6 177 34 41 49       80
12 200 30 36 44 50     85
13.5 225 26 32 39 45 48   90
15 250 24 29 35 40 44 48 95
SPC800 SPC355
Carrera del Pistón (mm): 100
No. de Pistones: 3 Relación de Transmisión:

5.85
Velocidad Reciprocante (carreras/min): 253 Velocidad Máx. del Motor (r/min): 1480
Potencia del Motor (kW) 132 160 185 200 220 250 Diámetro del Pistón (mm)
Flujo Teórico Máx. Presión Nominal (MPa)
m³/h L/min
17.5 292 24 30 34 37 41 47 70
20.1 335 21 26 30 32 36 41 75
22.8 381 19 23 26 28 31 36 80
25.8 430 16 20 23 25 28 32 85
28.9 482 15 18 21 22 25 28 90
32.2 538 13 16 18 20 22 25 95
SPC800 SPC335
Carrera del Pistón (mm): 100
No. de Pistones: 3 Relación de Transmisión:

6.19
Velocidad Reciprocante (carreras/min): 239 Velocidad Máx. del Motor (r/min): 1480
Potencia del Motor (kW) 132 160 185 200 220 250 280 Diámetro del Pistón (mm)
Flujo Teórico Máx. Presión Nominal (MPa)
m³/h L/min
16.5 275 26 32 37 40 43 49   70
18.9 316 23 27 32 34 38 43 47 75
21.5 359 20 24 28 30 33 38 42 80
24.3 405 17 21 25 27 29 34 37 85
27.2 454 16 19 22 24 26 30 33 90
30.4 507 14 17 20 21 23 27 30 95
Bomba de Inyección de Lechada de Alta Presión para Grandes Flujos Serie YTB
Carrera del Pistón (mm): 100
No. de Pistones: 3

Diámetro del Pistón (mm): 95 Velocidad Máx. del Motor (r/min): 1480
Potencia del Motor (kW) 90 110 132 160 185 Diám. de Polea Larga (mm) Diám. de Polea Corta (mm) Velocidad Reciprocante (carreras/min)
Flujo Teórico Máx. Presión Nominal (MPa)
m³/h L/min
54 900 5 6 7 9 10 450 335 425
51.2 850 5 6 8 9 11 475 335 402
48 800 5 7 8 10 12 475 315 378
45.9 765 6 7 8 10 12 500 315 359
43.5 725 6 7 9 11 13 560 335 341
38.7 645 7 8 10 12 14 630 335 303
36 600 7 9 11 13 16 630 315 285
32.2 538 8 10 13 16 18 800 355 253
30 500 9 11 14 17 20 800 335 239
